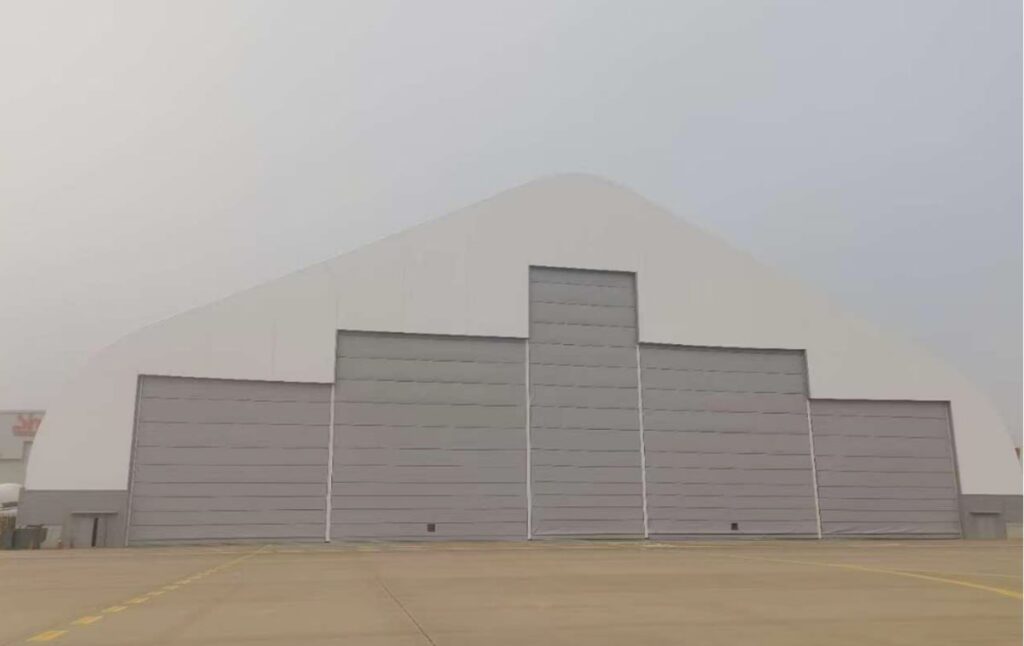

Ангарные тентовые МЕГА-Ворота для Авиации

Описание продукта

Тентовые МЕГА-Ворота ворота для авиаангаров — решение для обслуживания нескольких воздушных судов разного размера одновременно. Конструкция состоит из пяти секций и четырёх подъёмных колонн. Полный цикл открытия/закрытия — всего 5,5 минут.

Преимущества

Компактность и экономия пространства внутри ангара.
Лёгкая интеграция в новое или существующее здание.
Высокая надёжность и безопасность.
Долгий срок службы благодаря инновационным разработкам.
Минимум подвижных компонентов (без пружин и противовесов).
Равномерное распределение ветровой нагрузки.
Двухслойная ткань с усиленными уплотнениями — надёжная изоляция и защита от непогоды.
Стопорный механизм для надёжной блокировки.
Гибкость проектирования под форму обслуживаемых самолётов.
Длительная эксплуатация даже при минимальном техобслуживании.

Экономичность и эффективность

Быстрая, простая и надёжная работа, высокая степень изоляции, эффективное использование пространства ангара и минимальные затраты на обслуживание.

Технические характеристики

Параметр	Ед. изм	Значение
Грузоподъёмность	тонн	2-10
Высота подъёма	мм	≥ фактическая высота проёма
Скорость подъёма	м/мин	6
Передаточное число редуктора		1:120
Мощность	кВт	5–13
Электропитание	В	Трёхфазное, 380–415 В, 50 Гц

1.2. Канатная лебёдка:

Состоит из основания, ролика, редуктора и конического тормозного подъёмного двигателя.

1.3. Датчик безопасности:

Установлен на конце стального каната для обеспечения безопасности.

1.4. Ограничитель хода:

Установлен на ролике для контроля предельных положений открытия и закрытия.

1.5. Аварийный подъём:

В нижней части каркаса предусмотрены две точки для аварийного подъёма в случае отказа системы.

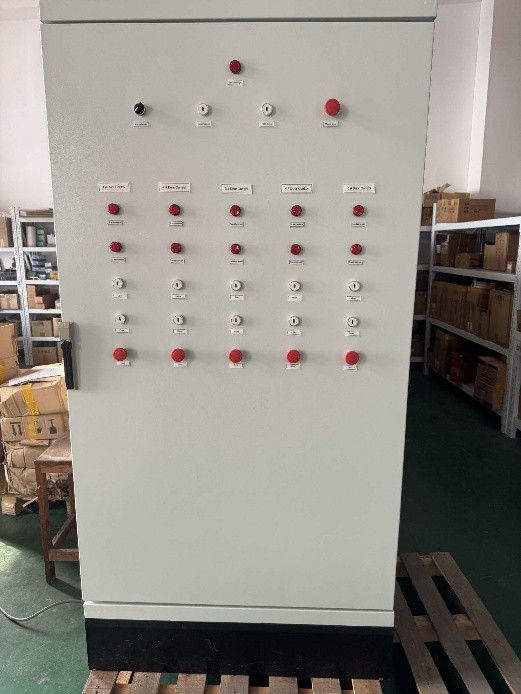

2. Блок управления

2.1. В нерабочем состоянии блок управления обеспечивает самоблокировку двигателя.
2.2. Встроенный ограничитель управляет открытием и закрытием на заданных верхнем и нижнем пределах.
2.3. Панель управления: три кнопки — ВВЕРХ / ВНИЗ / СТОП.
2.4. Влагозащищённое исполнение.

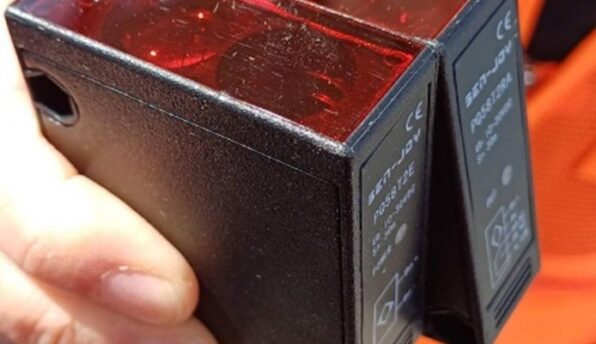

2.5. В комплекте инфракрасный датчик: если человек или объект приближается к воротам, они останавливаются.

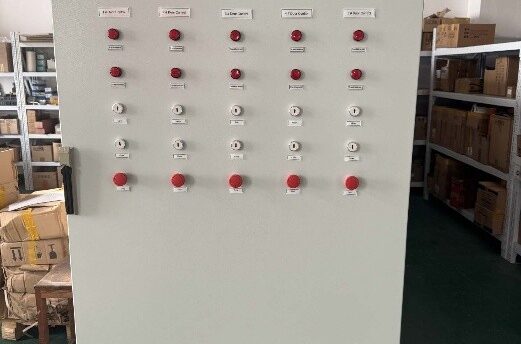

Industrial electrical control panel with numerous red pushbuttons and white indicators arranged in a grid, in a warehouse setting.

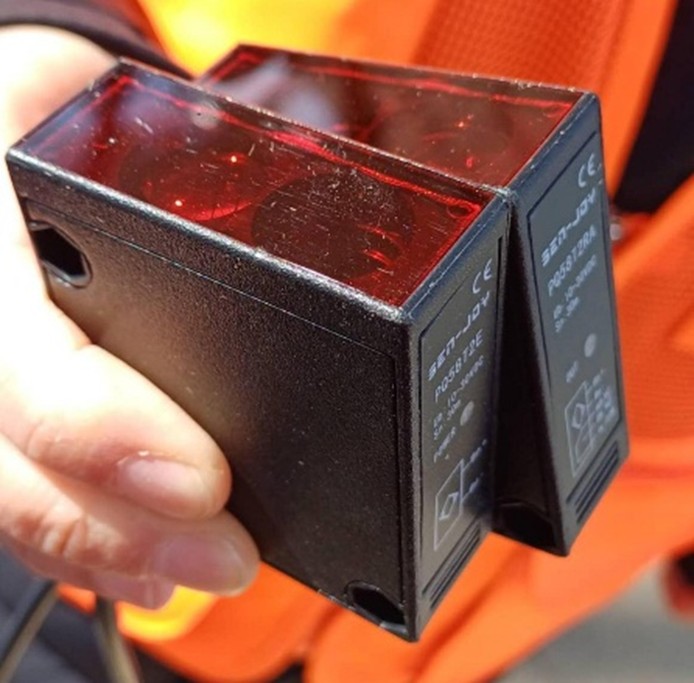

Close-up of a hand holding two black rectangular electrical modules with red translucent tops and labels/CE markings.

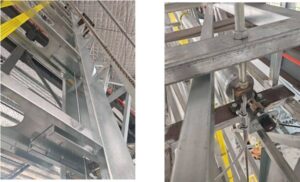

3. Конструкция ворот

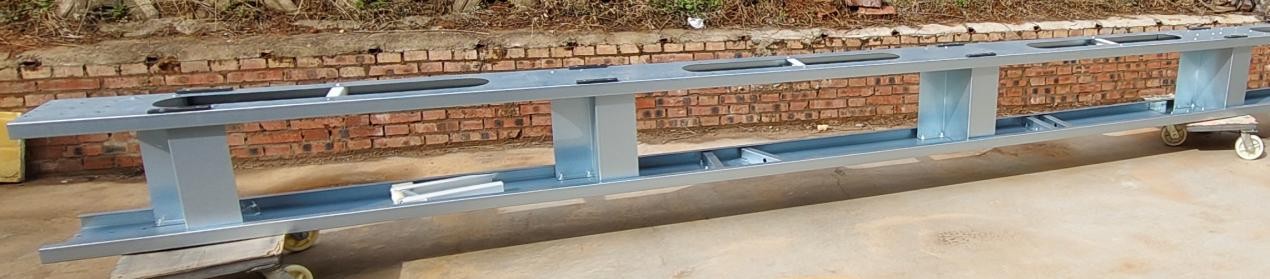

3.1. Ворота состоят из горизонтального каркаса, верхнего каркаса и нижнего каркаса. 3.2. Полотно ворот покрыто ПВХ тканью для герметизации. Колонны и балки с двух сторон и сверху имеют полимерное покрытие.

3.2. Полотно ворот выполнено из двухслойной высокопрочной ПВХ ткани, между слоями которой расположен горизонтальный стальной каркас для усиления панели.

3.3. Технические характеристики ПВХ ткани

Толщина	Ед. изм	Значение
Толщина	мм	1
Вес	г/м²	900
Материал		ПВХ
Термостойкость	°C	+70
Холодостойкость	°C	-30
Прочность на разрыв	Н/5 см	4000 / 3500
Сопротивление на разрыв	Н	600 / 600
Прочность расслаивания	Н/5 см	90
Класс по сопротивлению водопроницанию	класс	2

4. Устройства безопасности

4.1. Техническое обеспечение:

Конструкция Mega ворот разработана строго в соответствии с международными. Прочность, прогиб, внутренние усилия и устойчивость тщательно рассчитаны. Комплектующие и основные материалы поставляются от проверенных поставщиков.

4.2. Датчик безопасности и звуко-световая сигнализация:

Звуко-световая сигнализация подаёт сигналы для предупреждения проходящих людей или транспорта при открытии или закрытии ворот.
Нижний ограничитель установлен в нижней части двух направляющих. Как только ворота закрываются, приближаясь к низу, ограничитель это обнаруживает и останавливает ворота.
Верхний ограничитель установлен в нижней части верхней балки. Как только ворота открываются, приближаясь к верху, ограничитель это обнаруживает и останавливает ворота.

4.3. Система защиты от падения:

Стальные тросы установлены с обеих сторон для предотвращения аварийного падения и исключения травмирования людей или повреждения объектов под воротами.

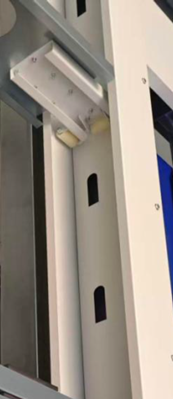

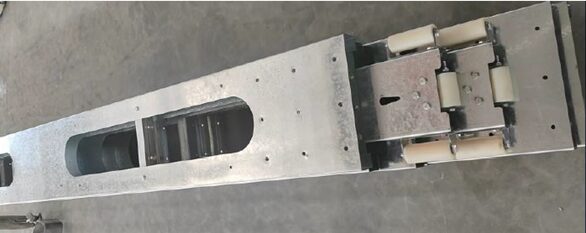

5. Направляющие:

Уплотнение:

Резиновое уплотнение установлено в нижней части полотна ворот. Направляющие уплотнены с помощью ПВХ ткани. 6. Уплотнение предотвращает проникновение насекомых и пыли.

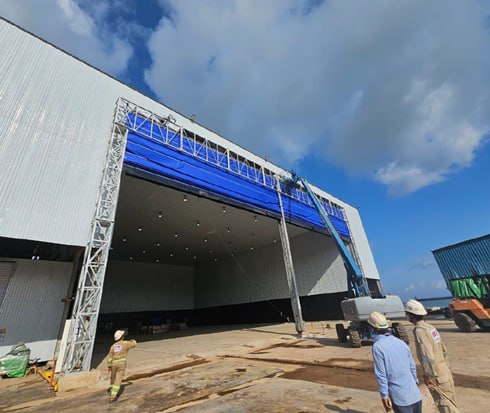

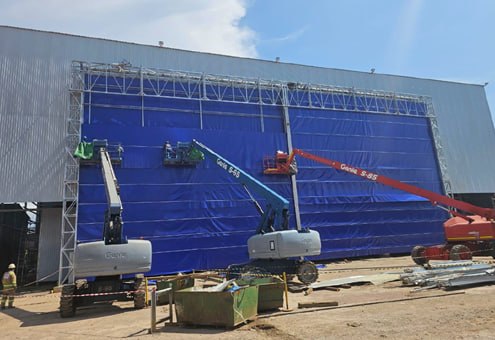

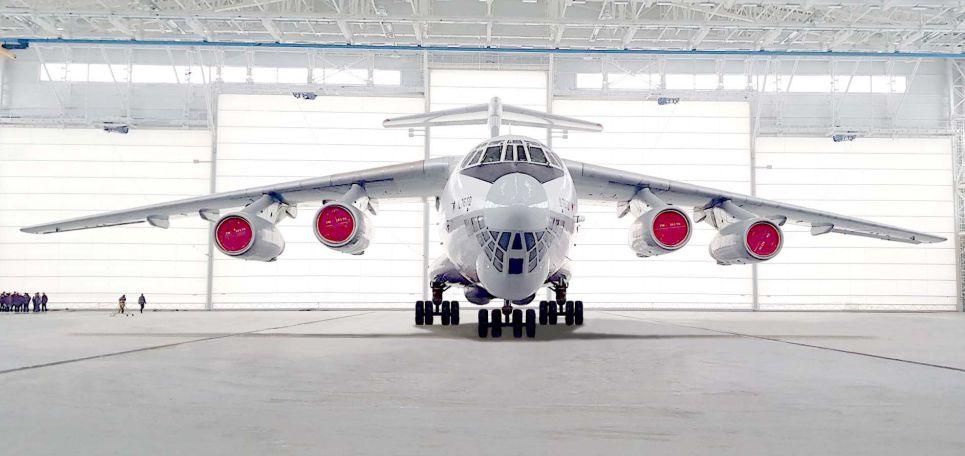

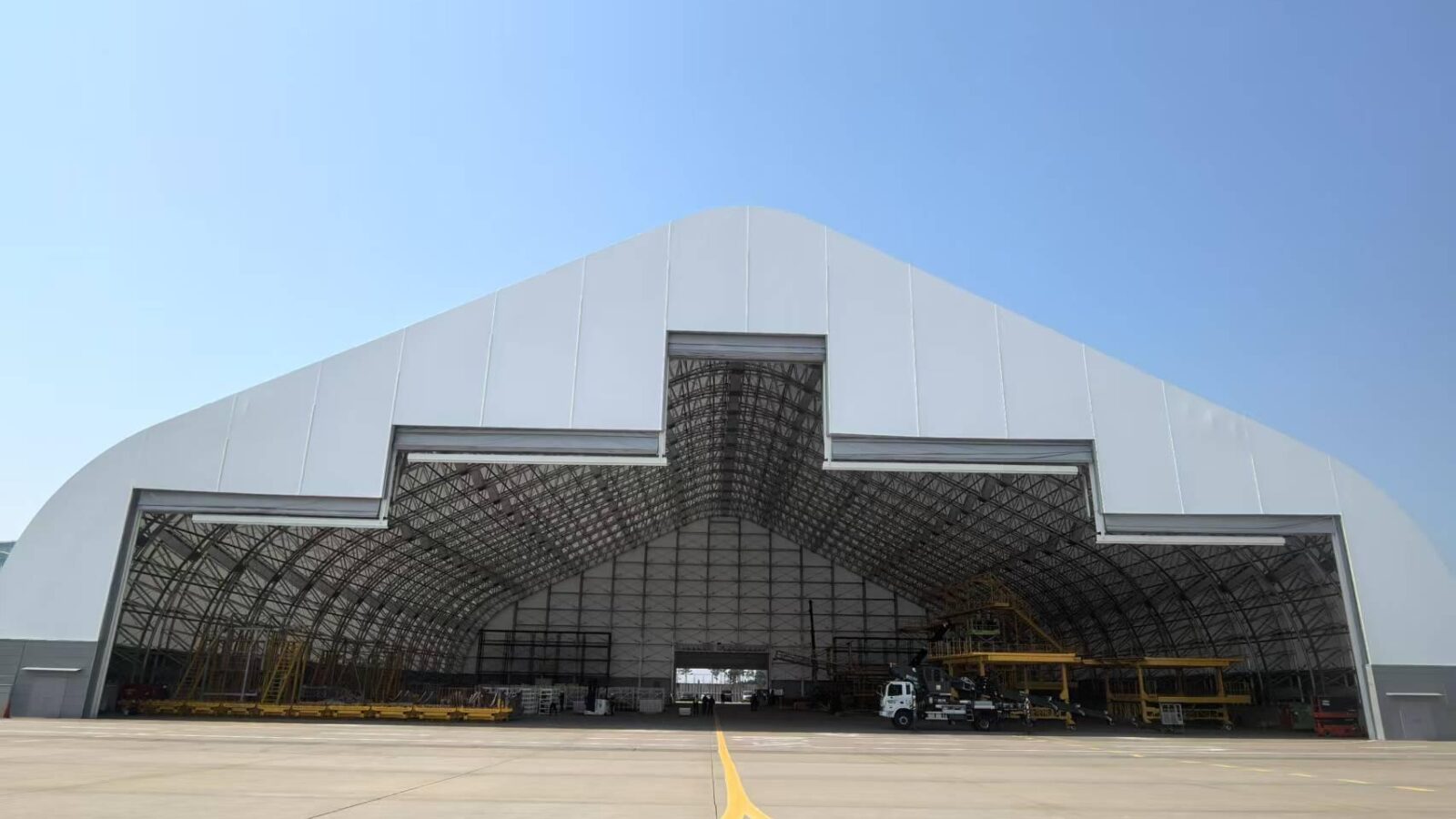

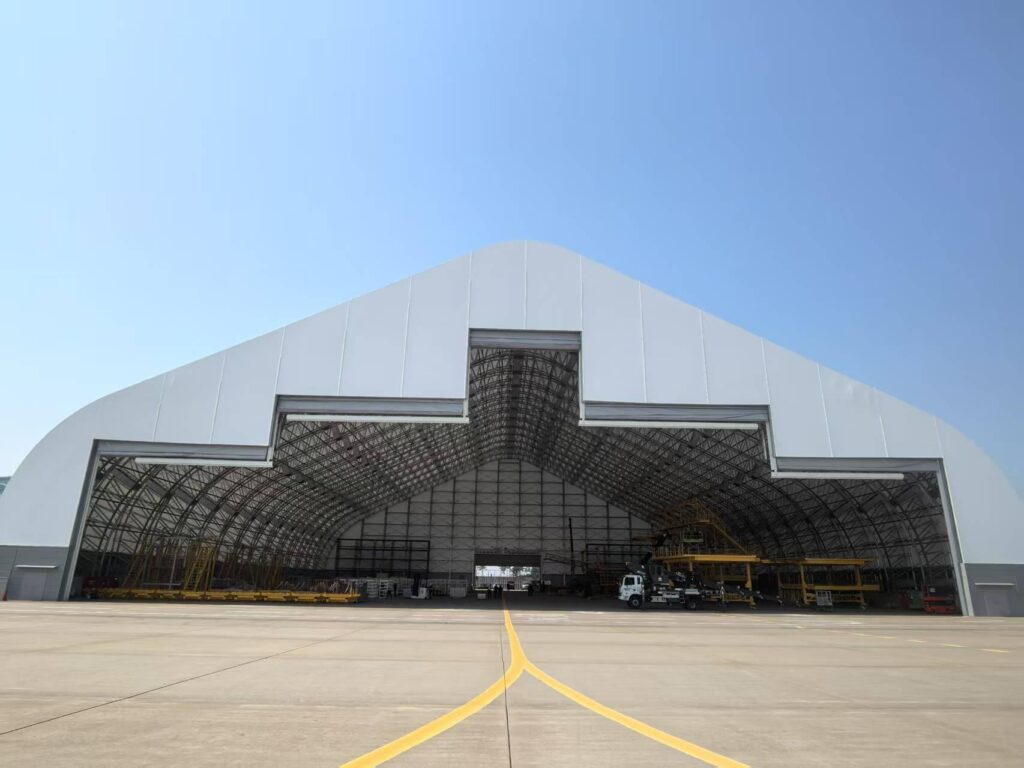

Примеры реализованных проектов

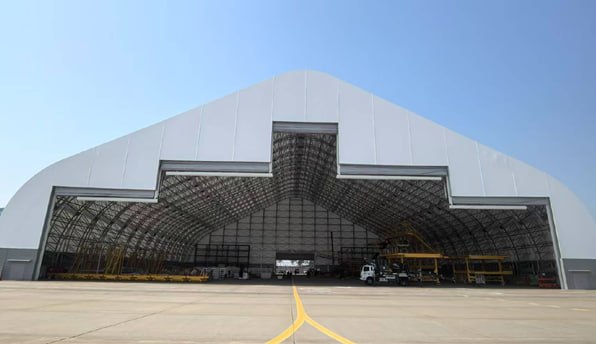

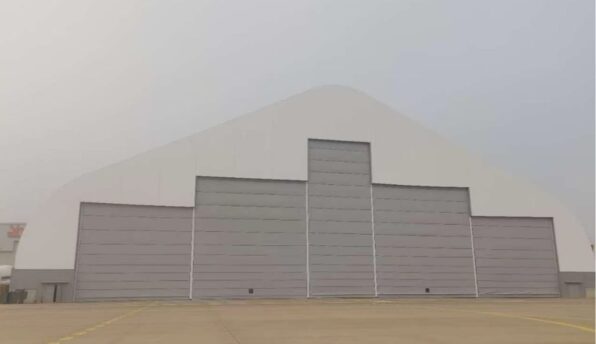

Тентовые ворота Mega со подъемными направляющими: 80×23 м

Размер секции ворот.
W15880 x H17310mm 1-я и 5-я секция
W12000 x H22260mm 3-я центральная секция
W18200 x H20510mm 2-я секция и 4-я секция
